●2006.04.05
モーター制御回路を組みました。
電源線に電圧供給し、作成した回路で回転数制御？速度制御？をします。印加する電圧がトルクの強さとなります。

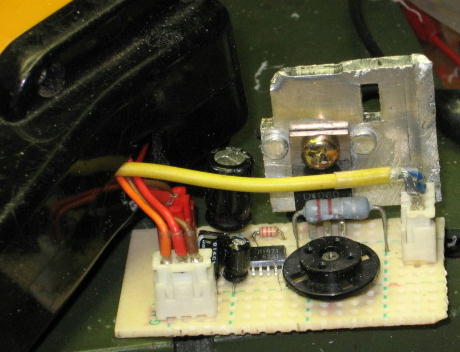

出来上がりとしては、ミニドリルから脱腸状態？に、つまり基板がはみ出る感じになってしまった。これはしょうがないですね。余分な基板の収納スペースは無い。チップ部品を使っても、はみ出る運命…。
電源入力は DC 40V くらいまで印加可能。極性には一応注意。パワートランジスタの発熱に注意、熱破損する可能性があるでしょう。
IC の M51971 にはアンプ回路が内蔵されているのですが、正常に動かないので別のアンプ回路を加える事になりました。

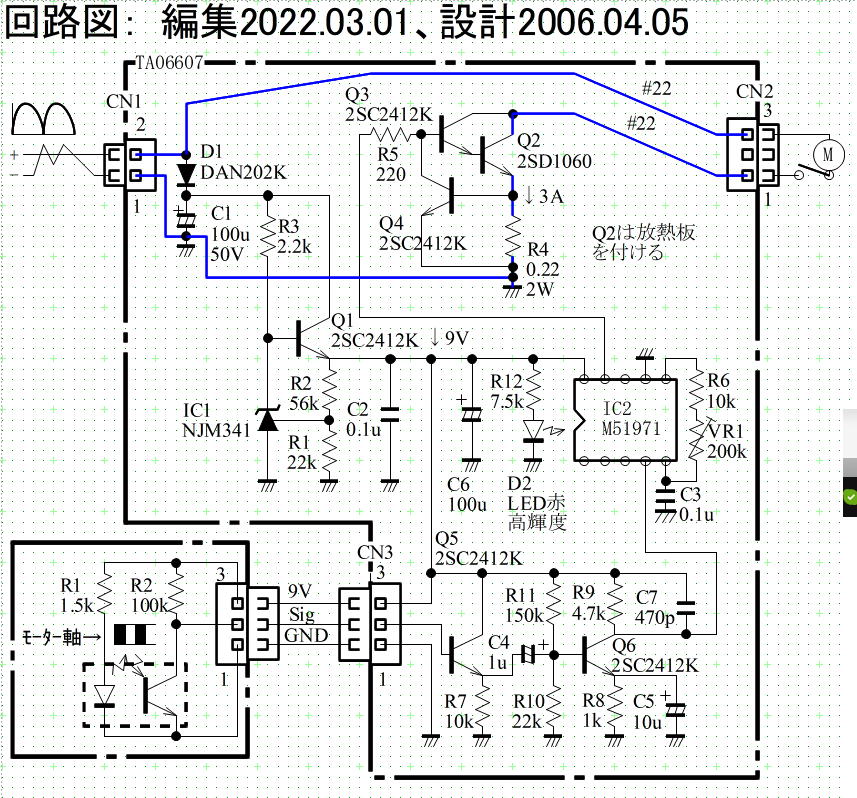

「花子」による回路図、基盤設計
●2006.05.11
発熱がある。D1 と IC1 の辺り。
